Ce reprezintă pragurile protecțiilor diferențiale DDR – RCD
Limitele admise pentru tensiunile accidentale pot fi stabilite prin observarea limitelor de curent suportate de corpul uman și prin stabilirea timpului de declanșare a defectului, dar și de numărul de sisteme necesare pentru eliminarea defectului.

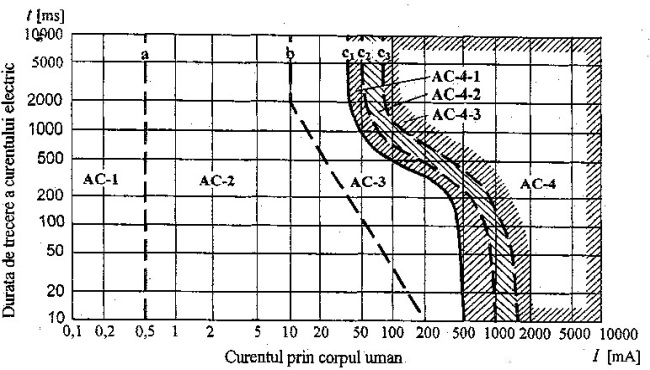

Graficul de mai jos indică, conform SR CEI 479-1/1995, zonele de timp-curent a efectelor curenților alternativi prin corpul uman în frecvențe aflate în intervalul 15 Hz – 100Hz:
Aceste informații trebuie corelate cu limitele zonelor menționate și efectele fiziologice ale curentului care parcurge corpul uman (conform SR CEI 479-1/1995), așa cum sunt prezentate în tabelul următor:
| Denumirea zonei | Limitele zonei | Efecte fiziologice |
|---|---|---|
| AC-1 | Până la 0,5 mA, linia întreruptă a | în mod normal nici o reacţie. |
| AC-2 | De la 0,5 mA până la liniile întrerupte b | în mod normal nici uri fel de efect fiziologic periculos |
| AC-3 | De la liniile întrerupte b până la curba c1 |
"în mod normal un pericol organic. Probabilitate de contracţii musculare şi dificultăţi de respiraţie, pentru durate de trecere a curentului mai mari de 2 s. Perturbări reversibile în formarea şi pregătirea impulsurilor în inimă, inclusiv fibrilaţia aquriculară şi opriri temporare ale inimii fără fibrilaţie ventriculară, care cresc cu intensitatea curentului şi cu timpul" |
| AC-4 | Dincolo de curba c1 | Mărirea curentului şi timpul, poate produce efecte patofiziologice precum oprirea inimii, oprirea respiraţiei, arsuri grave suplimentare faţă de efectele din zona AC-3 |
| AC-4.1 | între curbele c1 şi c2 | Probabilitate de fibrilaţie ventriculară până la 5 % |
| AC-4.2 | între curbele c2 şi c3 | Probabilitate de fibrilaţie ventriculară până la aproximativ 50 % |
| AC-4.3 | Dincolo de curba c3 | Probabilitate de fibrilaţie ventriculară mai mare de 50 % |
Așa cum se menționează în STAS 21612/87, tensiunile de atingere și de pas în cazul instalațiilor de înaltă tensiune, pentru timpii de înlăturare a defectului prin protecția de bază ≤ 0,4s, se pot stabili luând în calcul curentul maxim admis prin corpul uman (Ih), raportat la timpul de declanșare în caz de defect și o rezistență de calcul a corpului uman Rh = 3000Ω.

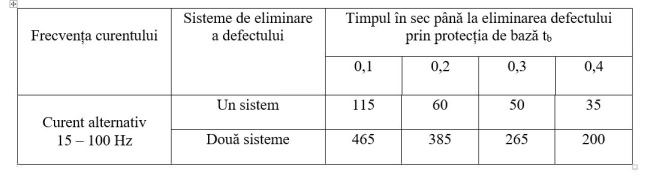

Iată care sunt intensitățile de calcul ale curenților Ih prin corpul uman în mA:

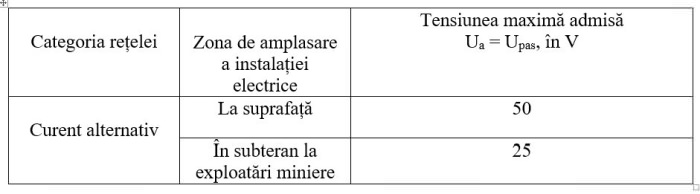

Valorile admise, atunci când discutăm despre tensiunile de atingere și de pas, la instalații sau echipamente de joasă tensiune sunt, în conformitate cu reglementările Normativului I 7/ 2002 și ale Îndreptarului 1 RE-Ip-30-2004, descrise în tabelul de mai jos.
